1 范圍

本文件規定了數據中心的能效等級與技術要求、統計范圍、測試與計算方法。

本文件適用于新建及改擴建的數據中心,以及對采用獨立配電、空氣冷卻、電動空調的數據中心建筑單體或模塊單元,進行能耗計量、能效計算和考核。

本文件不適用于邊緣數據中心。

采用其他非電空調設備的數據中心可以參照本文件執行。

注:新建數據中心,是指建設單位按照規定的程序立項,新開始建設的數據中心。改建數據中心,是指建設單位將現有建筑改建成數據中心,或者將現有數據中心機房重新改建成為新的數據中心。擴建數據中心,是指建設單位為了擴大數據中心的業務能力,對其進行增加數據中心機柜數量或提高機柜功耗等擴大業務能力建設的數據中心。邊緣數據中心,是指規模較小,部署在網絡邊緣、靠近用戶側,實現對邊緣數據計算、存儲和轉發等功能的數據中心,單體規模不超過100個標準機架。

2 規范性引用文件

下列文件中的內容通過文中的規范性引用而構成本文件必不可少的條款。其中,注日期的引用文件,僅該日期對應的版本適用于本文件;不注日期的引用文件,其最新版本(包括所有的修改單)適用于本文件。

GB/T32910.1 數據中心 資源利用 第1部分:術語

GB/T32910.3 數據中心 資源利用 第3部分:電能能效要求和測量方法

GB50174 數據中心設計規范

GB50462 數據中心基礎設施施工及驗收規范

3 術語和定義

GB/T32910.1和 GB/T32910.3界定的以及下列術語和定義適用于本文件。

3.1

數據中心 datacenters

由信息設備場地(機房),其他基礎設施、信息系統軟硬件、信息資源(數據)和人員以及相應的規章

制度組成的實體。

[來源:GB/T32910.1—2017,2.1]

3.2

數據中心總耗電量 totalelectricityconsumptionofdatacenters

維持?jǐn)?shù)據中心運行所消耗電能的總和。

注:包括信息設備、冷卻設備、供配電系統和其他輔助設施的電能消耗。

3.3

數據中心信息設備耗電量 electricityconsumptionofdatacenterinformationdevices

數據中心內各類信息設備所消耗電能的總和。

3.4

數據中心電能比 ratioofelectricityconsumptionofdatacenters

統計期內,數據中心在信息設備實際運行負載下,數據中心總耗電量與信息設備耗電量的比值。

注:表征數據中心電能利用效率(PowerUsageEffectiveness,PUE)。

3.5

數據中心能效限定值 maximumallowablevaluesofenergyefficiencyfordatacenters

在規定的測試條件下,數據中心電能比的最大允許值。

4 能效等級與技術要求

4.1 能效等級

數據中心能效等級分為3級,1級表示能效最高。各能效等級數據中心電能比數值應不大于表1

的規定。

表 1 數據中心能效等級指標

指標

能效等級

1 級 2 級 3 級

數據中心電能比 1.20 1.30 1.50

4.2 技術要求

數據中心能效限定值為表1中能效等級3級。

5 統計范圍

5.1 數據中心應符合 GB50174中的相關要求,建筑形態可以是一棟或幾棟建筑物,也可以是一棟建筑

物的一部分。測量和評價的最小單元應采用獨立配電、空氣冷卻、電動空調的數據中心建筑單體或模塊

單元。對于幾棟建筑物組成的數據中心,應按單體建筑,分開測量和評價。分期建設的數據中心至少應

按已建成可評價最小單元測量。

5.2 統計范圍為用于保障本數據中心運行的所有電能消耗量,包括信息設備、空調制冷設備,以及數據

中心的其他所有輔助設施的耗電量,無論其來自市電、備用電源、可再生能源發電、燃?xì)獍l(fā)電及其他單位

和設備所供應。

5.3 應采用測量儀器儀表對測算期內數據中心的信息設備、冷卻系統、供配電系統和其他輔助設施耗

電量進行測量:

a) 信息設備包括但不限于:

———數據計算處理設備:如服務器、工作站、小型主機、信息安全設備等;

———數據交換處理設備:如交換機、路由器、防火墻、網絡分析儀、負載均衡設備等;

———數據存儲處理設備:如磁盤存儲陣列、光盤庫存儲設備、磁帶存儲設備等;

———輔助電子設備:如網絡管理系統、可視化顯示和控制終端等安裝在主機房內的電子設備。

b) 冷卻系統包括但不限于:

———機房內所使用的末端空調設備:房間級、行級、機柜級、芯片級空調和機房溫度濕度調節設備等;

———室外冷卻系統:風冷、水冷、蒸發冷卻空調設備和空調制冷輸送設備等;

———新風系統:新風機及送風、回風風機、風閥等。

c) 供配電系統包括但不限于:

———變壓器、配電柜、發電機、不間斷電源(UPS或 HVDC)、電池、機柜配電單元等設備。

d) 其他輔助設施包括但不限于:

———照明設備、安防設備、滅火設備、防水設備、傳感器、數據中心建筑的管理系統等。

6 測試與計算方法

6.1 測試條件

6.1.1 測試環境

測試時數據中心內溫度、相對濕度和照度應符合 GB50174中的相關要求。

6.1.2 儀器儀表精度

測量儀器儀表的精度或準確度應滿足以下要求:

———電能計量儀表:精度為1級;

———電流互感器:0.5級;

———功率表:0.5級;

———電壓互感器:0.5級;

———溫度測量儀表:準確度為±0.5 ℃;

———相對濕度測量儀表:準確度為±5%;

———照度測量儀表:不低于一級,相對示值誤差小于或等于±4%。

6.2 測試位置

6.2.1 耗電量測量點位置

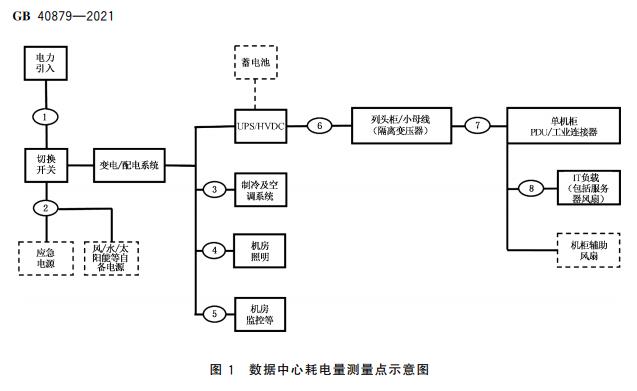

應采用測量儀器儀表對耗電量進行測量,數據中心耗電量測量點的設置應參照圖1中各測量點的位置要求。所安裝測量儀器儀表的位置應便于對數據中心進行耗電量數據的采集和管理,應便于獲取數據中心電能比所需的數據。

數據中心總耗電量的測量點應取電能輸入變壓器之前,即圖1中的測量點1和測量點2電能消耗之和。

為數據中心信息設備服務的冷卻系統、照明系統及監控系統等輔助建筑及配套設備應做電能測量,其電能測量點應設置于配電系統中相應的各個回路。匯總表示為測量點3、測量點4、測量點5,可用于分析各部分耗電情況。

數據中心信息設備耗電量為各類信息設備用電量的總和,測量要求如下:

a) 當列頭柜無隔離變壓器時,數據中心信息設備耗電量的測量位置為不間斷電源(例如 UPS、HVDC等)輸出端供電回路,即圖1中的測量點6或測量點7。

b) 當列頭柜帶隔離變壓器時,數據中心信息設備耗電量的測量位置應為列頭柜輸出端供電回路,即圖1中的測量點7。

c) 當采用機柜風扇作為輔助降溫時,數據中心信息設備耗電量的測量位置應為信息設備負載供電回路,即圖1中的測量點8。

6.2.2 溫度、相對濕度測量點位置

6.2.2.1 數據中心室內測量點位置

數據中心室內的溫度、相對濕度和照度測量點位置應按照 GB50462中的相關要求選擇。

6.2.2.2 數據中心室外測量點位置

數據中心室外的溫度測點位置選擇距影響冷卻性能設備的迎風面1m 的中心位置,如果有多臺室外機,室外溫度為在多臺室外機測得的溫度的平均值,同時應避免冷卻設備對溫度測量的影響。

6.3 計算方法

6.3.1 數據中心電能比設計值

數據中心電能比設計值按照公式(1)計算:

RD =

ED

EDIT

……………………(1)

式中:

RD ———數據中心電能比設計值;

ED ———總耗電量的規劃設計值,單位為千瓦時(kW·h);

EDIT ———信息設備耗電量的規劃設計值,單位為千瓦時(kW·h)。

6.3.2 數據中心電能比測算值

6.3.2.1 測試方法

數據中心電能比數值測試方法按以下規定進行:

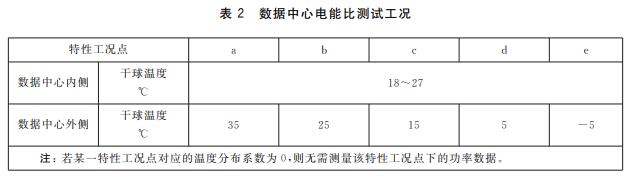

a) 在數據中心實際運行負載條件下,在一年內選取若干不同時段,該時段應至少包含1個表2所規定的a~e特性工況點,分別連續測量數據中心總功率和信息設備功率。在制冷和信息系統穩定狀態下,連續測量不小于12h,其間多次測量的時間間隔不應大于2min。測試期間,所測數據中心服務器數量以及冷卻和配電等基礎設施設備不得做變更,制冷模式不做切換。

b) 選取穩定在表2的a~e特性工況點±2 ℃范圍內測試條件下測得的功率為有效數據,對總功率和信息設備功率有效數據分別進行算術平均,得到該工況點對應功率值。測算值測量和計算示例見附錄 A。

c) 對于建有全年耗電量數據監控系統,并配備有與本文件所要求精度相當監測設備的數據中心,應在本文件所要求的測量點測量并記錄全年耗電量數據,并監測兩個數據中心電能比數值:一是按本文件所要求的數據中心電能比測試工況和測試頻率,進行總功率和信息設備功率數據采集,用采集數據按公式(4)計算的數據中心電能比特性工況法測算值;二是用全年耗電量數據按公式(5)計算的數據中心電能比全年測算值。
