5. 環境要求

5.1 溫度、相對濕度及空氣含塵濃度

5.1.1 主機房和輔助區內的溫度、相對濕度應滿足電子信息設備的使用要求；無特殊要求時，應根據電子信息系統機房的等級，按照附錄 A 的要求執行。

5.1.2 A 級和 B 級主機房的含塵濃度，在靜態條件下測試，每升空氣中大于或等于 0.5μm 的塵粒數應少于 18000 粒。

5.2 噪聲、電磁千擾、振動及靜電

5.2.1 有人值守的主機房和輔助區，在電子信息設備停機時，在主操作員位置測量的噪聲值應小于 65dB(A)。

5.2.2 主機房內無線電干擾場強，在頻率為 0.15－10OOMHz 時，主機房和輔助區內的無線電干擾場強不應大于 126dB。

5.2.3 主機房和輔助區內磁場干擾環境場強不應大于 800A/m。

5.2.4 在電子信息設備停機條件下，主機房地板表面垂直及水平向的振動加速度值，不應大于 500mm/s2。

5.2.5 主機房和輔助區的絕緣體的靜電電位不應大于 1KV。

6. 建筑與結構

6.1 一般規定

6.1.1 建筑和結構設計應根據電子信息系統機房的等級，按照附錄 A 的要求執行。

6.1.2 建筑平面和空間布局應具有靈活性。并應滿足電子信息系統機房的工藝要求。

6.1.3 主機房凈高應根據機柜高度及通風要求確定，且不宜小于 2.6m。

6.1.4 變形縫不應穿過主機房。

6.1.5 主機房和輔助區不應布置在用水區域的垂直下方，不應與振動和電磁干擾源為鄰。圍護結構的材料應滿足保溫、隔熱、防火、防潮、少產塵等要求。

6.1.6 設有技術夾層、技術夾道的電子信息系統機房，建筑設計應滿足風管和管線安裝和維護要求。當管線需穿越樓層時，宜設置技術豎井。

6.1.7 改建和擴建的電子信息系統機房應根據荷載要求采取加固措施，并應符合現行國家標準《混凝土結構加固設計規范》GB- 50376 的有關規定。

6.2 人流、物流及出入口

6.2.1 主機房宜設置單獨出入口，當與其它功能用房共用出入口時，應避免人流、物流的交叉。

6.2.2 有人操作區域和無人操作區域宜分開布置。

6.2.3 電子信息系統機房內通道的寬度及門的尺寸應滿足設備和材料運輸要求，建筑的入口至主機房應設通道，通道凈寬不應小于 1.5m。

6.2.4 電子信息系統機房宜設門廳、休息室、值班室和更衣間，更衣間使用面積應按最大班人數的每人 1～3 ㎡計算。

6.3 防火和疏散

6.3.1 電子信息系統機房的建筑防火設計，除應符合本規范外，尚應符合現行國家標準《建筑設計防火規范》（GB-50016）的有關規定。

6.3.2 電子信息系統機房的耐火等級不應低于二級。

6.3.3 當 A 級或 B 級電子信息系統機房位于其它建筑物內時，在主機房和其他部位之間應設置耐火極限不低于 2h 的隔墻，隔墻上的門應采用甲級防火門。

6.3.4 面積大于 100 ㎡的主機房，安全出口應不少于兩個，且應分散布置。面積不大于 100 ㎡的主機房，可設置一個安全出口，并可通過其他相臨房間的門進行疏散。門應向疏散方向開啟，且應自動關閉，并應保證在任何情況下都能從機房內開啟。走廊、樓梯間應暢通，并應有明顯的疏散指示標志。

6.3.5 主機房的頂棚、壁板（包括夾芯材料）和隔斷應為不燃燒體，且不得采用有機復合材料。

6.3.6 6

6.4 室內裝修

6.4.1 室內裝修設計選用材料的燃燒性能除符合本規范的規定外，尚應符合現行國家標準《建筑內部裝修設計防火規范》GB-50222 的有關規定。

6.4.2 主機房內的裝修，應選用氣密性好、不起塵、易清潔，符合環保要求、在溫、濕度變化作用下變形小、具有表面靜電耗散性能的材料。不得使用強吸濕

性材料及未經表面改性處理的高分子絕緣材料作為面層。

6.4.3 主機房內墻壁和頂棚應滿足使用功能要求，表面應平整、光滑、不起塵、避免眩光、并應減少凹凸面。

6.4.4 主機房地面設計應滿足使用功能要求：當鋪設防靜電地板時，活動地板的高度應根據電纜布線和空調送風要求確定；并應符合下列規定：

1.活動地板下空間只作為電纜布線使用時，地板高度不宜小于 25Omm�；顒�(dòng)地板下的地面和四壁裝飾，可采用水泥砂漿抹灰。地面材料應平整、耐磨。

2.如既作為電纜布線，又作為空調靜壓箱時，地板高度不宜小于 400mm。活動地板下的地面和四壁裝飾應采用不起塵、不易積灰、易于清潔的材料。樓板或地面應采取保溫防潮措施，地面墊層宜配筋，維護結構宜采取防結露措施。

6.4.5 技術夾層的墻壁和頂棚表面應平整、光滑。當采用輕質構造頂棚做技術夾層時，宜設置檢修通道或檢修口。

6.4.6 A 級 B 級電子信息系統機房的主機房不宜設置外窗。當主機房設有外窗時，應采用雙層固定窗，并應有良好的氣密性，不間斷電源系統的電池室設有外窗時，應避免陽光直射。

6.4.7 當主機房內設有用水設備時，應采取防止水漫溢和滲漏措施。

6.4.8 門窗、墻壁、頂棚、地（樓）面的構造和施工縫隙，均應采取密閉措施。

7. 空氣調節

7.1 一般規定

7.1.1 主機房和輔助區中的空氣調節系統應根據電子信息系統機房的等級，按照附錄 A 的要求執行。

7.1.2 與其它功能用房共建于同一建筑內的電子信息系統機房，宜設置獨立的空調系統。

7.1.3 主機房與其它房間的空調參數不同時，宜分別設置空調系統。

7.1.4 電子信息系統機房的空調設計，除應符合本規范外，尚應符合現行國家標準《采暖通風與空氣調節設計規范》（GB-50019）和《建筑設計防火規范》GB-50016 的有關規定。

7.2 負荷計算

7.2.1 電子信息設備和其它設備的散熱量應按產品的技術數據進行計算。

7.2.2 機房空調系統夏季的冷負荷應包括下列內容：

1.機房內設備的散熱；

2.建筑圍護結構的傳熱；

3.通過外窗進入的太陽輻射熱；

4.人體散熱；

5.照明裝置散熱；

6.新風負荷；

7.伴隨各種散試濕過程產生的潛熱。

7.2.3 空調系統濕負荷應包括下列內容：

1.人體散濕

2.新風負荷

7.3 氣流組織

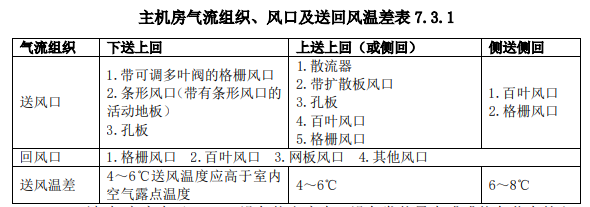

7.3.1 主機房空調系統的氣流組織形式，應根據電子信息設備本身的冷卻方式、設備布置方式、布置密度、設備散熱量以及室內風速、防塵、噪聲等要求，結合建筑條件綜合確定。當電子信息設備對氣流組織形式未提出要求時，主機房氣流組織形式、風口及送回風溫差 7.3.1 選用。

7.3.2 對機柜高度大于 1.8m，設備熱密度大、設備發熱量大或或熱負荷大的主機房，宜采用活動地板下送風、上回風方式。

7.3.3 在有人操作的機房內，送風氣流不宜直對工作人員。

7.4 系統設計

7.4.1 要求有空調的房間宜集中布置，室內溫、濕度要求相近的房間，宜相鄰布置。

7.4.2 主機房采暖散熱器的設置應根據電子信息系統機房的等級，按照附錄 A的要求執行。如設置采暖散熱器，應設有漏水檢測報警裝置，并應在管道入口處裝切斷閥，漏水時應自動切斷給水。且宜裝溫度調節裝置。

7.4.3 電子信息系統機房的風管及管道的保溫、消聲材料和粘結劑，應選用非燃燒材料或難燃 B1 級材料。冷表面需作隔氣、保溫處理。7.4.4 采用活動地板下送風時，活動地板下的空間應考慮線槽及消防管線等所

占用的空間。

7.4.5 風管不宜穿過防火墻和變形縫。如必須穿過時，應在穿過防火墻處設防火閥；穿過變形縫處，應在兩側設防火閥。防火閥應既可手動又能自動。

7.4.6 空調系統噪音超過本規范 5.2.1 條的規定時，應采取降噪措施。

7.4.7 主機房宜維持正壓。主機房與其它房間、走廊間的壓差不宜小于 5Pa，與室外靜壓差不宜小于 10Pa。

7.4.8 空調系統的新風量應取下列二項中的最大值：

1.按工作人員計算，每人 40M3

/h 。

2.維持室內正壓所需風量。

7.4.9 主機房內空調系統用循環機組宜設初或中效兩級過濾器。新風系統或全空氣系統應設初、中效空氣過濾器。也可設置亞高效過濾器。末級過濾裝置宜設在正壓端。

7.4.10 設有新風系統的主機房，在保證室內外一定壓差的情況下，送排風應保持平衡。

7.4.11 打印室等易對空氣造成二次污染的房間，對空調系統應采取防止污染物

隨氣流進入其他房間的措施。

7.4.12 分體式空調機的室內機組可安裝在靠近主機房的專用空調機房內，也可安裝在主機房內。

7.4.13 空調設計應根據當?shù)貧夂驐l件，選擇采用下列節能措施：

1.大型機房空調系統宜采用冷水機組空調系統。

2.北方地區采用水冷冷水機組的機房，冬季可利用室外冷卻塔作為冷源，并應通過熱交換器對空調冷凍水進行降溫。

3.空調系統可采用電制冷與自然冷卻相結合的方式。

7.5 設備選擇

7.5.1 空調和制冷設備的選用應符合運行可靠、經濟適用、節能和環保的要求。

7.5.2 空調系統和設備應根據電子信息系統機房的等級、機房的建筑條件、設備的發熱量等進行選擇，并按本規范附錄 A 的要求執行。

7.5.3 空調系統無備份設備時，單臺空調制冷設備的制冷能力應留有 15%－20%的余量。

7.5.4 選用機房專用空調機時，空調機宜帶有通信接口，通信協議應滿足機房監控系統的要求，顯示屏宜為漢字顯示。

7.5.5 空調設備的空氣過濾器和加濕器應便于清洗和更換，設備安裝應留有相應的維修空間。

8. 電氣技術

8.1 供配電

8.1.1 電子信息系統機房用電負荷等級及供電要求應根據機房的等級，按照現行國家標準《供配電系統設計規范》（GB-50052）及本規范附錄 A 的規定執行。

8.1.2 電子信息設備供電電源質量應根據電子信息系統機房的等級，按照本規范附錄 A 的要求執行。

8.1.3 供配電系統應為電子信息系統的可擴展性預留備用容量。

8.1.4 戶外供電線路不宜采用架空方式敷設。當戶外供電線路采用具有金屬外護套電纜時，在電纜進出建筑物處應將金屬外護套接地。

8.1.5 電子信息系統機房應由專用配電變壓器或?qū)Ｓ没芈饭╇�，變壓器宜采用干式變壓器�?/p>

8.1.6 電子信息系統機房內的低壓配電系統不應采用 TN-C 系統。電子信息設備的配電應按設備要求確定。

8.1.7 電子信息設備應由不間斷電源系統供電。不間斷電源系統應有自動和手動旁路裝置。確定不間斷電源系統的基本容量時應留有余量，不間斷電源系統的基本容量可按下式計算：

E≥1.2P （8.1.7-1）

式中 E--不間斷電源系統的基本容量（不包含備份不間斷電源系統設備）

（KW/KVA）

P—電子信息設備的計算負荷（KW/KVA）。

8.1.8 用于電子信息系統機房內的動力設備與電子信息設備的不間斷電源系統應由不同的回路配電。

8.1.9 電子信息設備的配電應采用專用配電箱（柜），專用配電箱（柜）應靠近用電設備安裝。

8.1.10 電子信息設備專用配電箱（柜）宜配備浪涌保護器（SPD）電源監控和報警裝置，并提供遠程通信接口。當輸出端中性線與 PE 線之間的電位差不能滿足設備使用要求時，宜配備隔離變壓器。

8.1.11 電子信息設備的電源連接點應與其他設備的電源連接點嚴格區別，并應有明顯標識。

8.1.12 A 級電子信息系統機房應配置后備柴油發電機系統，當市電發生故障時，后備能夠柴油發電機能承擔全部負荷的需要。

8.1.13 后備柴油發電機的容量應包括 UPS 的基本容量、空調和制冷設備的基本容量、應急照明及關系到生命安全等需要的負荷容量。

8.1.14 并列運行的發電機，應具備自動和手動并網功能。

8.1.15 柴油發電機周圍應設置檢修用照明和維修電源，電源宜由不間斷電源系統供電。

8.1.16 市電與柴油發電機的切換應采用具有旁路功能的自動轉換開關。自動轉換開關檢修時，不應影響電源的切換。

8.1.17 敷設在隱蔽通風空間的低壓配電線路應采用阻燃銅芯電纜，電纜應沿線槽、橋架或局部穿管敷設；當電纜線槽與通信線槽并列或交叉敷設時，配電電纜線槽應敷設在通信線槽的下方�；顒�(dòng)地板下作為空調靜壓箱時，電纜線槽（橋架）的布置不應阻斷氣流通路。

8.1.18 配電線路的中性線截面積不應小于相線截面積；單相負荷應均勻地分配在三相線路上。

8.2 照明

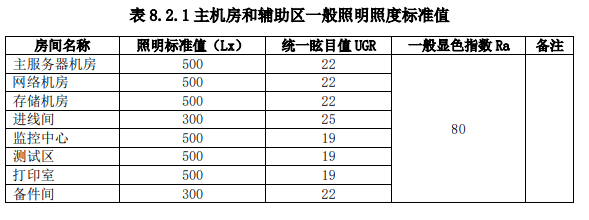

8.2.1 主機房和輔助區一般照明的照度標準值宜符合表 8.2.1 的規定，照度標準值的參考平面為 0.75m 水平面。

8.2.2 支持區和行政管理區的照度標準值按照現行國家標準《建筑照明設計標準》（GB-5OO34）的有關規定執行。

14

8.2.3 主機房內的主要照明光源應采用高效節能熒光燈，熒光燈鎮流器的諧波限值應符合國家標準《電磁兼容限值諧波電流發射限值》（GB-17625.1）的有關

規定，燈具應采用分區、分組的控制措施。

8.2.4 輔助區宜采用下列措施減少作業面上的光幕反射和反射眩光：

1.視覺作業不宜處在照明光源與眼睛形成的鏡面反射角上；

2.宜采用發光表面積大、亮度低、光擴散性能好的燈具；

3.視覺作業環境內應采用低光澤的表面材料。

8.2.5 工作區域內一般照明的照明均勻度不應小于 0.7,非工作區域內的一般照明照度值不宜低于工作區域內一般照明照度值的 1/3。

8.2.6 主機房和輔助區內應設置備用照明，備用照明的照度值不應低于一般照明照度值 10%；有人值守的房間，備用照明的照度值不應低于一般照明照度值的50%；備用照明可為一般照明的一部分。

8.2.7 電子信息系統機房應設置通道疏散照明及疏散指示標志燈，主機房通道疏散照明的照度值疏散照明的照度值不低于 51x。其他區域通道疏散照明的照度值不應低于 51x。

8.2.8 電子信息系統機房內不應采用 0 類燈具，當采用 I 類燈具時，燈具的供電線路應有保護線，保護線應與金屬燈具外殼做電氣連接。

8.2.9 電子信息系統機房內的照明線路宜穿鋼管暗敷或在吊頂內穿鋼管明敷。

8.2.10 技術夾層內應設照明，采用單獨支路或?qū)Ｓ门潆娤洌ü瘢┕╇姟?/p>

8.3 靜電防護

8.3.1 主機房和輔助區的地板或地面應有靜電泄放措施和接地構造，防靜電地板或地面的表面電阻或體積電阻應為 2.5×l04～1.0×109Ω。且應具有防火、環保、耐污耐磨性能。

8.3.2 主機房和輔助區中不使用防靜電地板的房間，可敷設防靜電地面，其靜電性能應長期穩定，且不易起塵。

8.3.3 主機房內的工作臺面材料宜采用靜電耗散材料，其靜電性能指標應符合8.3.1 的規定。

8.3.4 電子信息系統機房內所有設備可導電金屬外殼、各類金屬管道、金屬線槽、建筑物金屬結構等必須進行等電位連接并接地。

8.3.5 靜電接地的連接線應有足夠的機械強度和化學穩定性，宜采用焊接或壓接，當采用導電膠與接地導體粘接時，其接觸面積不宜小于 20cm2。

8.4 接地

8.4.1 電子信息系統機房的防雷和接地設計，應滿足人身安全及電子信息系統正常運行的要求。設計除應符合本規范外，尚應符合現行國家標準《建筑物防雷設計規范》GB-50057 和《建筑物電子信息系統防雷技術規范》GB-50343 的有關規定。

8.4.2 保護性接地和功能性接地宜共用一組接地裝置，其接地電阻按其中最小值確定。

8.4.3 對功能性接地有特殊要求需單獨設置接地線的電子信息設備，接地線及與其它接地線絕緣；接地線與接地線宜同路徑敷設。

8.4.4 電子信息系統機房內的電子信息設備應進行等電位聯結，并應根據電子信息設備易受干擾的頻率及電子信息系統機房的等級和規模，確定等電位聯結方式，可采用 S 型、M 型或 SM 混合型。

8.4.5 采用 M 型或 SM 型等電位聯結方式時，主機房應設置等電位聯結網格，網格四周應設置等電位聯結帶，并應通過等電位聯結導體將等電位聯結帶就近與接地匯流排、各類金屬管道、金屬線槽、建筑物金屬結構等進行連接。每臺電子信息設備（機柜）應采用兩根不同長度的等電位聯結導體就近與等電位聯結網格連接。

8.4.6 等電位聯結網格應采用截面積不小于 25mm2 的銅帶或裸銅線，并應在防靜電活動地板下構成邊長為 0.6～3m 的矩形網格。

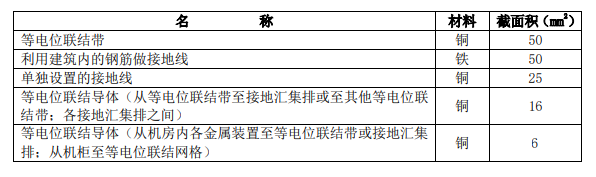

8.4.7 等電位聯結帶、接地線和等電位聯結導體的材料和最小截面積應符合表8.4.7 的要求。

表 8.4.7 等電位聯結帶、接地線和等電位聯結導體的材料和最小截面積
