與雙變換在線工作模式剛好相反，綠色休眠在線模式的工作原理是在輸入市電品質較好的情況下，將市電通過UPS旁路直接供電給數據中心的IT負載，而UPS內部的逆變器處于在線備份狀態，從而使整個UPS系統的供電效率高達驚人的99%，而且這一休眠效率不受UPS負載率的影響，實現了“UPS基本不耗能”的節能降耗總目標；同時通過微秒級的快速跟蹤及DSP技術，始終保持逆變器在線備份的電壓、頻率、相位參數完全與旁路輸入同步，保證了分級切換的“不間斷”。

根據輸入市電的品質情況，此UPS系統的工作可分成下列三級：

第一級——綠色休眠在線模式。如圖3所示，當UPS檢測到市電的電壓與頻率落在最里邊的圓內時（圓的大小即第一級模式時的電壓U1與頻率f1，可依據負載的性質及輸入市電的狀況改變與設置），UPS自動進入綠色休眠節能模式運行。在這一模式下，UPS內部的整流器、逆變器、充電器均處于在線休眠狀態，不僅基本上不損耗電能，而且使主功率器件也處于電休眠狀態，提高了這些UPS內部核心部件工作的可靠性并延長其使用壽命。

第二級——雙變換在線模式。當市電的電壓與頻率波動加劇，超出最內部的圓形界限落在圖3中間的圓環形帶區時，UPS立刻轉換到整流、逆變的雙變換模式，此時的UPS40%負載工作效率通常在85%～94%，與目前數據機房UPS的工作模式完全相同。

第三級——電池放電逆變模式。當市電的電壓與頻率越出中間的圓時或者停電時，即超出了UPS整流輸入所允許的電壓與頻率范圍時，UPS將關斷整流器，進入電池放電工作模式，此模式下UPS的滿載工作效率為86%～95%.

根據國內典型數據中心實際電能質量的數據統計，對于進行上述分級運行的UPS系統，如果設定U=240V，f =50Hz，其一年的95%時間將運行在休眠模式，小于5%的時間工作在雙變換模式，不到1%的時間工作在電池放電模式。如果以一個負載容量為5000kW的中等規模IDC機房采用傳統12脈沖相控整流UPS為例，假設其40%負載率下的效率為達到了國家能效III級UPS標準的87%為計算依據，其每年的電費節約將高達460多萬元，如表1所示。

4 綠色休眠在線模式的安全切換問題

采用UPS綠色休眠在線模式對數據中心機房的節能效果是非常顯著的，但是很多用戶擔心分級轉換的時間間隙問題，是否會因切換時間過長導致負載斷電呢？

實際上這種擔心對于伊頓公司的產品與技術而言是多余的，以伊頓公司的最新一代UPS9395為例，由于采用了專利的休眠技術、同步跟蹤技術及多DSP數字鎖相技術等諸多業界領先的技術，不僅保證了分級的安全性和穩定性，也保證了切換時間的快速性。

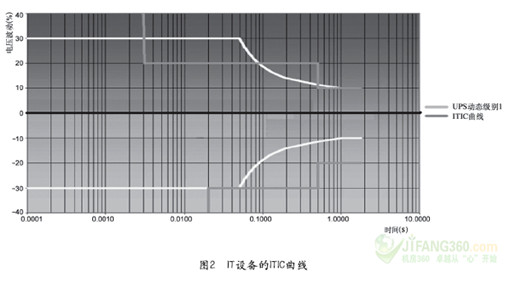

首先是分級切換時的電壓變動數據，其實測的三相電壓變動曲線如圖4所示，UPS輸出三相電壓動態偏離值遠小于UPS標準CLASS1及計算機安全標準ITIC曲線的輸入電源安全要求，標明切換瞬間的電壓波動很小，完全優于IT負載對輸入電壓波動的容差。

其次是切換間隙時間，實際測量的三相電壓波動的切換時間最大為1.6ms，單相電壓波動的切換時間最大也為1.6ms，如圖5所示，這一時間不僅遠小于機房IT負載所要求的安全轉換間隙，還遠小于數據中心機房常用的靜態轉換開關STS所能達到的最快4～5ms的轉換時間，從而確保了機房負載在轉換過程中的供電安全性。

5 綠色休眠在線模式提升了UPS

系統的安全可靠性

與雙變換在線工作模式相比，工作在綠色休眠在線模式的可靠性也得以明顯提高。

傳統的雙變換在線模式在95%的時間內，工作在整流器和逆變器頻繁開關工作及承受負載電流沖擊的工作狀態，其功率管不斷地在開通、關斷狀態變換，導致了大量的開關損耗和器件的溫升，并加速了器件的疲勞與老化，其系統的故障率相對較高，這也是為什么長期以來行業用戶總是對UPS可靠性不放心的根源所在。

而采用綠色休眠工作模式的UPS在95%的工作時間內，UPS內部的整流器、逆變器均處于在線休眠狀態，沒有任何負載電流流過，也不需要功率管狀態的轉換，不僅基本上不損耗電能，而且使主功率器件完全處于“休息”狀態，提高了這些UPS內部核心部件工作的可靠性并延長了使用壽命。

在切換狀態時，雙變換工作模式下，當UPS出現故障時需要一次切換轉到靜態旁路系統工作；而休眠工作模式，當出現市電故障時，需要一次切換到雙變換工作。切換的可靠性基本等價。

所以相對而言，綠色休眠技術在節約大量能源的同時，也提高了UPS系統的工作可靠性。

6 與早期的“效率優化”或“旁路優先”的技術

差異

伊頓9395的綠色休眠在線模式在節能效果與轉換安全性上完全不同于一些廠商及原伊頓愛克賽自身在上世紀90年代中期推出的所謂“效率優化”或“旁路優先”等傳統技術。長期以來，“效率優化”或“旁路優先”技術一直無法解決“效率優化了”但轉換時間太長（超過10ms）或轉換時間改進了但“效率不夠優化，僅為96%～97%”的矛盾，由此導致了工作在這一模式的UPS工作可靠性和穩定性不高，機房負載始終處在供電中斷風險的隱憂之中。如一些廠家采用“旁路優先”的在線互動工作模式，效率通常小于97%，由于跟蹤精度差經常導致需要切換時無法安全切換的致命問題；而另一些廠家則采用“后備式”工作模式，轉換時間太長，通常約需10ms，這是高端IT負載所無法承受的。而伊頓9395綠色休眠技術，通過多DSP技術架構并引入現代最先進的“云”計算技術理念，融合當代電力電子技術的最新進展，實現了系統效率、轉換時間及轉換安全性三者的有機統一，大幅度提高了UPS在休眠狀態及“休眠”到“喚醒”工作轉換過程中的節能效率，并確保了極高的工作可靠性。

這一在線休眠模式不僅能輕易地實現UPS單機的休眠，而且能實現多臺并機系統的休眠，所以它非常適合擁有大容量UPS的數據中心機房。即使與最近在通信行業正在嘗試的高壓直流電源相比，其效率與可靠性也明顯優于后者。在國外，這一技術得到了非常廣泛的應用，帶來了數據中心電源安全與節能和諧統一的革命性變革；在國內最大的IC制造業中，已有70多臺伊頓9395 200～800kVA全部成功地工作在在線休眠模式。

7 結束語

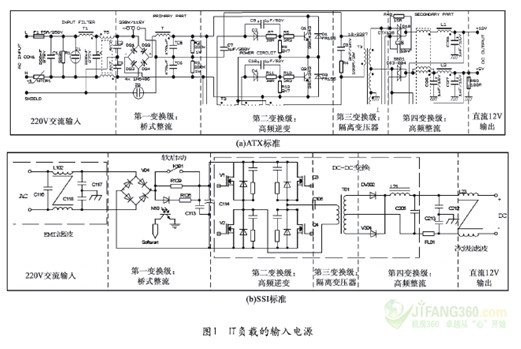

由于IT負載電源自身的四級變換對輸入電源的高精度凈化、穩壓功能以及現代數據中心機房UPS供電系統通常具有的較好電能品質，在絕大部分市電品質良好的工作時間內繼續讓UPS工作在雙變換模式不僅是能源的無端浪費，而且這一多余的重復變換還導致了UPS事故的高發和可靠性的大幅度下降，因此轉變傳統技術觀念，在數據中心機房廣泛采用UPS綠色休眠在線技術作為主要的工作模式是大勢所趨。

同時由于UPS技術的飛速進步和多年的成功應用，UPS綠色休眠在線技術在提高能效、保證輸出電能的切換穩定性、切換快速性及切換的可靠性方面得到了可靠的技術保障和長期的實踐驗證，從而為綠色休眠技術在數據機房的廣泛應用消除了不必要的技術顧慮。

采用效率高達99%的綠色休眠技術UPS，可大幅度提高數據中心基礎設施的節能降耗水平，從而為提高數據中心機房的PUE指標踏上一個全新的臺階，因此它應該成為當今數據中心UPS必備的功能和首推的工作模式。
