制冷冷機為數據中心提供冷量，是保證數據中心安全有效運行的核心，但是在實際冷機運行過程中，常常會出現并聯引起負載不均衡的問題，如果處理不當，可能引起冷機停機，數據中心供冷中斷，威脅數據中心的安全運行。
某數據中心某時機負荷偏大問題的發現及解決回顧：
第一周
某數據中心3、4號冷機并聯運行期間，4號冷機的負載率比3號冷機高20%以上，且為持續現象。
第二周
某數據中心機切換到1、2號冷機之后，聯合冷機廠家對冷機冷凝器做了通炮（即拆開4號機的冷凝器端蓋板，清洗內部的銅管水路）以及清洗了水路過濾器，確實發現有堵塞導致流量不足的情況，所以初步判斷是冷凝器側水流量不足導致的。
第三周
某數據中心冷機切換到3、4號冷機之后，發現清洗后的4號冷機的負載率不僅沒有下降反而急劇上升，現場基礎設施運維人員檢查冷機冷卻系統側，發現4號冷卻塔的塔頂水流分配頭部分堵塞，導致散熱效果偏差，導致負載相對來說偏大，基礎設施運維人員對其進行了處理，而后開始3、4號冷機負載率逼近，幾日之后2臺冷機負載率趨于相同。

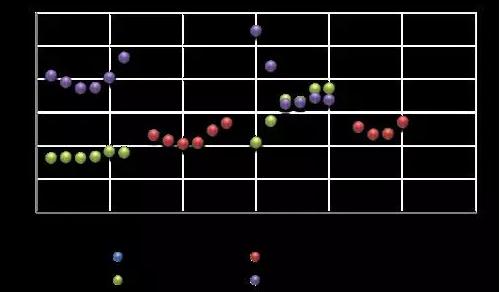

圖1 某數據中心某棟某月冷機負載變化圖
在實際的運維過程中會出現多臺冷機負載不均衡的現象，一般情況下并聯冷機的負載率相差10%-20%以內都是在允許范圍之內，對運維影響不大。
造成并聯冷機負載不一現象的主要原因是冷機啟動時間不一樣以及冷機的超頻現象。在數據中心運維過程中，為了保障數據中心安全有效不間斷運行，冷機的配置至少為N+1，但是實際上往往由于數據中心服務器是由少到多，不斷增加上架率，在這個過程中可能只需要部分冷機就能滿足整個數據中心的需求。
假設某數據中心常備4臺冷機（1號冷機、2號冷機、3號冷機、4號冷機），開啟2臺冷機就能保障數據中心安全運行，單周開啟1號冷機和2號冷機，雙周開啟3號冷機、4號冷機，每周切換一次保障4臺冷機均衡運行。

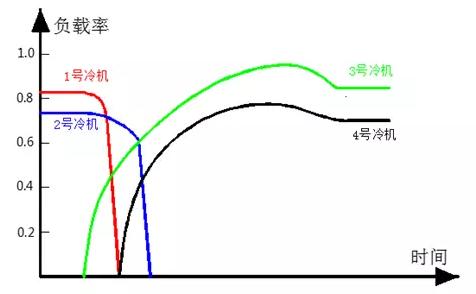

圖2 冷機負載率隨時間變化曲線
冷機切換邏輯順序：3號冷機啟動——1、2、3號冷機并行一段時間——關閉1號冷機——開啟4號冷機——2、3、4號冷機并行一段時間——關閉2號冷機
從冷機負載率隨時間變化曲線圖上可以清晰的看到，3號冷機啟動后其負載率迅速上升，1號和2號冷機負載率迅速下降；運行一段時間后，關閉1號冷機，開啟4號冷機，同樣4號冷機啟動后其負載率迅速上升；此過程：
Q=η1PC+η2PC+η3PC+η4PC
此后3、4號冷機并聯運行，由于 3、4號冷機是新開啟的冷機，為了滿足冷負荷需求，先開啟的3號冷機會發生超頻現象，4號冷機有可能也發生小幅度超頻現象；此過程：
Q＜η3PC+η4PC
最后，3、4號冷機穩定運行后，由于開啟時間的先后有別再加上整個制冷系統管路設計沿程阻力的影響，3號冷機的負載率會略大于4號冷機的負載率；此過程：
Q=η3PC+η4PC
| 符號 | 物理意義 |
| η1 | 1號冷機的負載率 |
| η2 | 2號冷機的負載率 |
| η3 | 3號冷機的負載率 |
| η4 | 4號冷機的負載率 |
| PC | 冷機制冷量 |
| Q | 數據中心需要的制冷量 |
圖3 公式符號含義
在實際的運維過程中多臺冷機負載率相差20%以上，我們就要足夠重視，對整個并聯冷機系統進行巡查，找到負載不均衡原因，排除安全隱患。
首先，我們需要了解冷機系統的組成，隨著數據中心規模的不斷擴大，為之服務的冷熱源設備的規模也在不斷擴大，因此需要多臺冷機設備并聯運行才能滿足整個數據中心的制冷要求，整個并聯冷機系統組成如下：
|
組成 |
功能 |
|
|
并聯冷機 |
制冷壓縮機 |
制冷壓縮機從吸氣管吸入低溫低壓的制冷劑氣體，通過電機運轉帶動活塞對其進行壓縮后，向排氣管排出高溫高壓的制冷劑氣體，為制冷循環提供動力，從而實現壓縮→冷凝→膨脹→蒸發（吸熱）的制冷循環 |
|
冷凝器 |
冷卻水和制冷劑在冷凝器里進行熱交換，冷卻水帶走制冷劑的熱量 |
|
|
蒸發器 |
冷凍水和制冷劑在蒸發器里進行熱交換，冷卻冷凍水回水 |
|
|
冷凍水系統 |
冷凍水供回水管路 |
為冷凍水在冷機與末端換熱器之間的流動提供通道 |
|
一次泵和二次泵系統 |
滿足不同壓力不同負荷情況下冷凍水的流量需求 |
|
|
冷凍水供回水旁通管 |
旁通管是為了解決空調端和冷水機組端的水量不一致而設置的 |
|
|
末端換熱器 |
冷凍水通過末端換熱器為數據中心提供冷量 |
|
|
冷卻水系統 |
冷卻塔 |
從冷機流出的冷卻水中吸收熱量排放至大氣中，以降低冷卻水的水溫 |
|
冷卻水供回水管路 |
為冷卻水在冷機與冷卻塔之間的流動提供通道 |
|
|
冷卻水泵 |
為冷卻水的流動提供動力 |
圖4 并聯冷機系統組成
并聯冷機負載嚴重不均衡現象：并聯冷機在穩定運行情況下負載率相30%以上，需要現場人員及時根據如下原因進行排查。
| 序號 |
現象 |
原因 |
|
1 |
冷機型號不一 |
并聯冷機為不同型號冷機，壓縮機制冷功率不一，一般對制冷系統無影響，只需及時注意較小制冷功率冷機負載不要過小即可 |
|
2 |
壓縮機油冷卻系統漏油 |
壓縮機油冷卻系統漏油是冷機負載率急劇上升的原因之一，壓縮機油冷卻系統漏油，油會進入蒸發器或者冷凝器在換熱單元上產生一層油膜，大大增加換熱熱阻，使冷機的制冷或者冷卻效果下降，冷機負荷隨之急劇上升 |
|
3 |
冷機冷卻水分布不均 |
1 冷卻塔和冷機一一對應單獨連接的制冷系統：單個冷卻塔故障可能造成其對應連接的冷機負載上升 2 常用的冷卻塔并聯制冷系統：流入/流出冷卻塔的冷卻水分流不均，使流出/流入冷機的冷卻水流量不均引起部分冷機負載率異常 |
|
4 |
冷機冷凍水分布不均 |
1 冷凍系統側一次泵流量不一，造成進入冷機的冷凍水流量不一，影響冷機負載率 2冷凍系統側供回水之間的旁通閥開度不一，造成進入冷機的冷凍水流量不一，影響冷機負載率 |
|
5 |
冷凝器側結垢 |

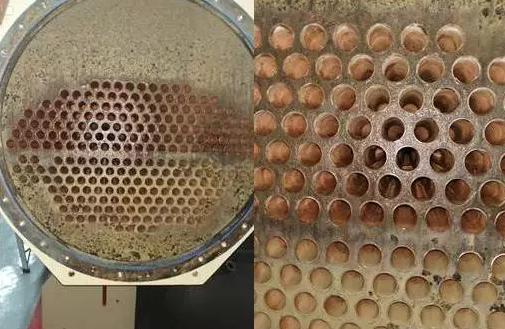

冷凝器內制冷劑溫度一般在65℃以上，雖然冷卻水在進出冷凝器時整體的最高溫度不超過35℃，但在冷凝器換熱單元中靠近65℃以上制冷劑的局部冷卻水由于溫度較高，會產生水垢等增加換熱熱阻，影響冷機的負載率 |
圖5 并聯冷機負載嚴重不均衡原因匯總
1、針對冷凝器結垢問題，建議今后冷機廠家維保時強化定期檢查冷凝器結垢現象；
2、針對冷卻塔頂水流分配頭部分堵塞問題，此現象便于檢查，建議今后基礎設施巡檢可以增加此項；
3、梳理冷機運維中處理負載不均衡的流程文檔，并把冷機負載嚴重不均的各種原因及處理方式下發給運維團隊，以便今后更加快捷的排查問題。

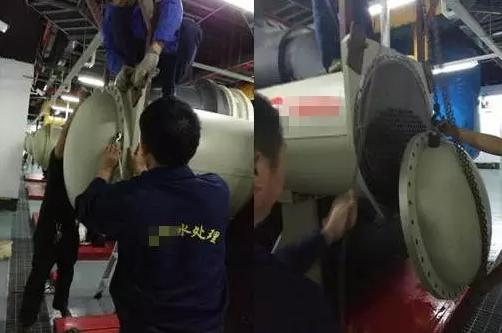

圖6 冷機冷凝器通炮現場
