光纖與銅纜有什么區別?當涉及到數據中心對于光纖和銅雙絞線布線選項的比較時，其關鍵的差異包括成本、速度等。
企業數據中心的運營是由大約幾英里長的電纜來支撐的，這些電纜連接著企業順利運行所依賴的數千臺網絡設備，以便支持其運營。
這些電纜包括了光纖電纜和銅雙絞線。且這些電纜都是為了滿足特定的業務需求而設計的。
在本文中，業界專家將為我們廣大讀者諸君針對光纖和銅纜進行比較，并將仔細分析每種類型的電纜可能被用于當今企業復雜的網絡的哪些領域。參考和借鑒本文所提供的指導，相信將有助于確保您所在的企業網絡使用正確的電纜。
此外，本文還將進一步探索光纖電纜的類型及其對數據中心的影響。
電纜類型比較：光纖VS.銅雙絞線
企業數據中心是由幾英里長的電纜支撐的，其連接著企業運行所依賴的數千臺網絡設備來支持其運營。這些電纜包括光纖電纜和銅雙絞線。這些電纜都是為滿足特定的業務需求而設計的。接下來，讓我們對光纖和銅纜進行比較，仔細看看每種類型的電纜，然后進一步探討這些電纜在企業今天的復雜網絡環境中的使用。
當前的企業組織有幾種選擇來支持他們的有線和無線網絡傳輸。但務必要牢記的是，所有無線接入點都有一套有線組件。這些組件的標準是不同的，具體則取決于企業所要使用的網絡連接類型。對于以太網而言，其是使用最廣泛的協議，以太網聯盟每年都會發布一套路線圖，以解釋最新的和新興的規范。而美國電氣與電子工程師學會(IEEE)則維護了一份其他布線規范的列表，其與電纜制造商Siemon公司發表的一個博客Standards Informant一樣。
此外，光纖通道工業協會也會公布其自己所使用的用于管理存儲網絡協議的標準列表。其他相關行業協會均會發布他們各自專業的應用程序標準。 而在本文中，我們將僅探討以太網，因為其是當今用于LAN、Wi-Fi上行鏈路和數據中心的最主要的協議。
關于光纖與銅纜：各自的優缺點分析
對于光纖與銅纜兩種方法而言，二者都有利有弊。光纖通常是更受歡迎的方法，其主要用于骨干網絡和長距離的應用程序。銅纜仍然是在服務器到交換機以及桌面臺式機到交換機的連接領域占據主導。這是因為銅端口的造價更便宜，他們可以自動協商(auto-negotiation)——也就是說，它們可以支持從同一端口的多種速度。銅纜的另一大優點是其能夠通過數據電纜提供直流電源，從而消除了對各種終端設備運行附加電氣服務的需要。如果對光纖和銅纜進行評估比較時，需要考慮介質：銅或光纖 、兩端端口的成本、應用程序獲得支持的時長、維護成本等。檢查每個端口和電源成本不如檢查您企業的通信需求的總成本那么明顯。
當企業組織需要決定在何處及何時使用光纖與銅纜;或在決定是否同時使用兩者時，還必須考慮所需要支持的距離和所需的傳輸速度。光纖和銅纜各自所支持的范圍和距離是怎樣的。

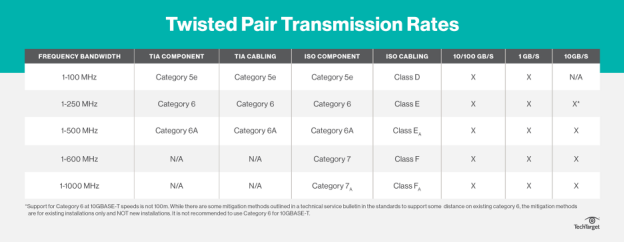

銅纜雙絞線
銅纜雙絞線分為屏蔽雙絞線(Shielded Twisted Pair，STP)與非屏蔽雙絞線(Unshielded Twisted Pair，UTP)兩大品種。而屏蔽雙絞線又分為F/UTP(或稱foil around UTP)和S/FTP(或稱屏蔽雙絞線)。上述所有的類別都支持PoE(以太網供電)PoE +和正在開發的新的PoE++/UPoE。類別越高，其傳輸性能越好;此外，屏蔽系統將在受電應用程序中產生更好的散熱。
結構化銅纜布線通道(如BASE-T)設計為支持100米，注意以下事項除外。在電信工業協會和國際標準組織(ISO)中，對于在高熱區域中布線的電纜存在長度降級。屏蔽降額系數大約是那些高熱區非屏蔽系統的一半。
除類別7和7A之外，上述所有銅纜接口均使用RJ-45連接器。7類和7A類連接器由ISO/IEC標準規定，在全世界范圍內都遵循該標準規定。
市場上還有一些其他銅纜是應用程序?qū)Ｓ玫�，但不受�?biāo)準支持;因此，這類銅纜在本文中不涵蓋。
光纖電纜

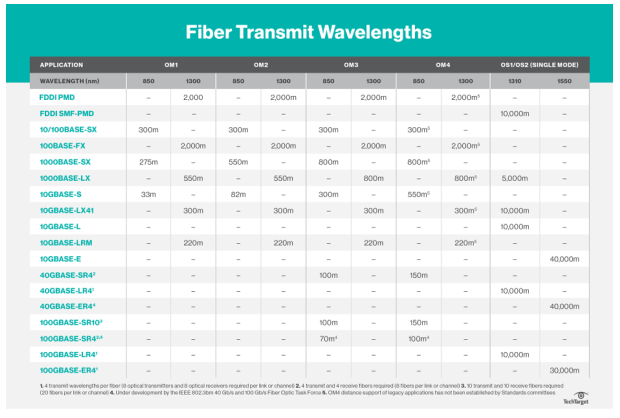

光纖傳輸速率取決于光纖的距離、直徑以及用于在光纖上遷移光的光源。單模光纖被設計用于長距離的應用程序，而多模光纖通常用于較短的上行鏈路，服務器到交換機和骨干應用程序。公布的標準所支持的距離如下。
光纖距離是長度最大的，并且可以基于鏈路損耗預算而減少。光纖鏈路損耗預算是總光纖距離和通道中連接器數量的組合。通道中連接器的數量越多，所支持的距離越短。較新的低損耗連接器增加了可以在通道中使用的連接的數量，并仍然支持應用程序。相關詳細信息，請咨詢您企業的光纖制造商。還值得注意的是，在一些情況下，由于有源電子器件的進步，有源電子器件和光纖組合可以支持超過上圖中的距離。上圖所示的距離基于公布的標準，而不是某些電子產品的實際應用能力。
所有標準都要求在雙芯光纖連接中使用LC連接器;對于超過10 Gbps、40GBASE，乃至100GBASE等的多線程并行應用程序，可接受的連接器是MPO/MTP或多光纖推進/機械傳輸推進，區別在于MTP具有不銹鋼對準引腳。
當企業數據中心在制定關鍵的布線決策時，務必要考慮光纖與銅線的差異，并仔細考慮哪種(光纖或雙絞線銅纜)最為合適，以及其在您的網絡中的何處能夠發揮最大效用，這一點很重要。
光纖光纜類型及其對數據中心影響的探索
光纖連接曾經專門用于特殊用途。但是，其正在迅速成為高速連接的標準，部分原因是由于計算能力的整合。這導致了對于能夠處理許多高速鏈路的聚合的更高密度網絡平臺的需求。其他形式的連接，例如銅纜，仍然用于諸如帶外網絡(out-of-band，OOB)之類的事務，但更常見的是，它們往往是在較低的鏈路速度情況下使用。在使用現代數據中心網絡時，務必需要了解光纖電纜的類型，或至少是其基礎知識。
SFP對于光纖速度、兼容性的影響
當今數據中心中的許多設備都需要10 Gb以支持其數據路徑接口。雖然遷移到10 Gb有助于從銅線到光纖的遷移，但大多數數據中心網絡管理員都有一些低速光纖的經驗。要對長度超過330英尺(銅纜支持的最大長度)的鏈路進行電纜連接，許多企業會使用帶有基于SX的收發器或光纖的光纖電纜類型。SX光纖口元件可以支持更接近700英尺的范圍，并且在小型可插拔(Small Form-Factor Pluggable，SFP)模塊中是常見的。
SFP模塊已成為1千兆以太網(GbE)連接的標準;但是，SFP模塊只能提供高達1.25 Gb的帶寬。為了解決這一限制，SFP +模塊允許與原始SFP模塊相同尺寸格式的10 GbE。在許多情況下，一款支持SFP +模塊的交換機還支持較低速度的SFP模塊，使得許多10 Gb功能交換機能夠與1 Gb SFP模塊向后兼容。
今天，大多數交換機平臺都基于SFP +，這意味著交換機通�？梢越邮芨鞣NSFP和SFP +收發模塊的光學元件。在10 Gb速度下，SR光纖通常用于所有10 Gb應用程序，可在標準多模光纖上支持超過1,000英尺的范圍，因此非常適合數據中心中的大多數10 Gb應用程序。
雖然SFP收發模塊在今天很常見，但交換機上的模塊和光學類型是彼此獨立的。只要光纖口類型匹配，模塊形狀因數無關緊要——當連接不同的平臺時，可以連接不同的外形規格10 Gb模塊。當連接不同的模塊時，請確保您數據中心使用的是正確的光纖電纜類型，因為不同的收發模塊要求使用不同的光纖連接器。較舊的模塊依賴于SC型連接器，而較新的模塊(例如SFP和SFP +)則依賴于LC型連接器。
光纖電纜的類型
為了幫助數據中心管理員們排除解決鏈路問題，大多數較新的光纖口器件都包括數字診斷監測(DDM)，其也被稱為數字光纖口監測，將光纖口信息饋入其插入的平臺。大多數交換機具有輪詢信息并將其報告給管理員的功能，但DDM則能夠?qū)崟r提供關鍵信息，例如接收光的水平，發射功率和收發機溫度。所有光纖器件都具有公布的接收光水平范圍，通常以分貝測量。使用來自DDM的信息來排除解決光鏈路故障，并確保收發器和光纖電纜按預期工作。較便宜的光纖器件通常不包括DDM，因此在購買之前請必要評估收發器的功能特征。
隨著光纖繼續變得日益普及，數據中心的網絡管理員們將發現自己在基于銅纜的連接中工作的頻率較低。隨著帶寬需求的增加，光纖電纜類型的創新需求也在增加。跟上這一創新，同時了解并掌握可用的選項通常可以幫助數據中心的網絡管理員們節省大量的時間和資金。
