目前CFD熱仿真在數據中心的應用，主要有三種：1、設計評估，在數據中心設計階段對設計配置方案進行仿真驗證評估；2、運營評估，對已投產運營的數據中心存在局部過熱或耗能嚴重問題的優化方案仿真評估；3、再評估，數據中心已做過CFD評估并建檔，在原有模型基礎上對擴容方案進行評估。自國內率先推出機房CFD熱仿真服務至今已近十年，為移動、聯通、電信三大運營商及政府、金融、電力、BAT等大量行業客戶提供了服務。本文結合實際案例，對其中的運營評估進行了闡述，希望對CFD熱仿真技術在機房優化改造中的應用有所借鑒。

1、  建模

在機房現場，用CFD軟件進行建模，即建造出一個虛擬機房，這個虛擬機房的機柜擺放、服務器配置、空調大小和位置、氣流組織布置，甚至機房高度、地板高度、走線架布置、照明燈管數量和位置、橫梁、立柱等等，都是依照真實機房而建立。

2、  方案模擬

虛擬機房創造完成后，根據改造優化方案，對建模文件進行相應的修改（可另存文件或版本），并在專用的CFD服務器上進行模擬運算。

3、  輸出結果

 運算完成后，輸出各種結果，包括任意平面的溫度場云圖（通常選取三個高度的水平面溫度場云圖）、空調氣流流線圖（包括送風、回風氣流流線圖）、各空調利用率、各機柜過熱狀況示意圖、機房熱負荷分布圖等。

4、  仿真評估結論

根據改造方案驗證和優化模擬結果，給出對該改造方案的評估結論。改造方案不存在問題的，給出肯定意見；改造方案存在問題的，給出優化建議�？梢阅�擬多種改造優化方案，輸出結果進行比較，供業主投資決策參考。

  1、機房概況

主機房長約28.45米，寬約20.6米，面積約586平方米，隔壁空調機房寬約2.25米，架高防靜電地板下送風，吊頂上回風，主機房與空調機房在地板下及吊頂上方有通風孔洞供空調送回風。機房的布局情況見圖2-1。

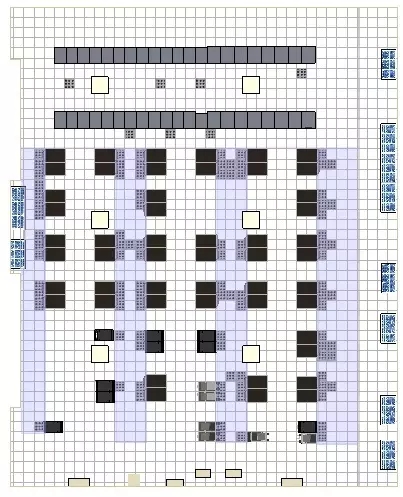

圖2-1：機房布局圖

機房的小型機區域基本上按照冷熱通道布局，但因為冷熱通道沒有封閉，使得冷熱氣流竄氣，產生局部高溫，存在宕機隱患。

1、建模

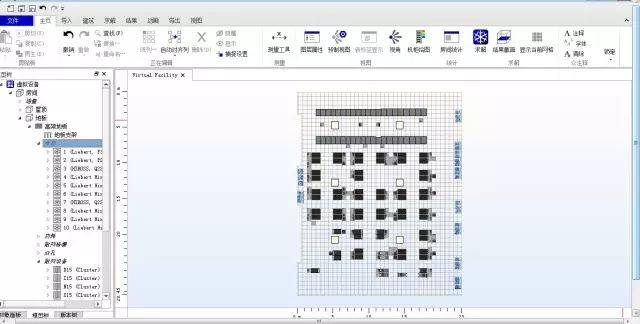

依照現場機房，在CFD軟件上面創建一個虛擬機房，如圖2-2所示：

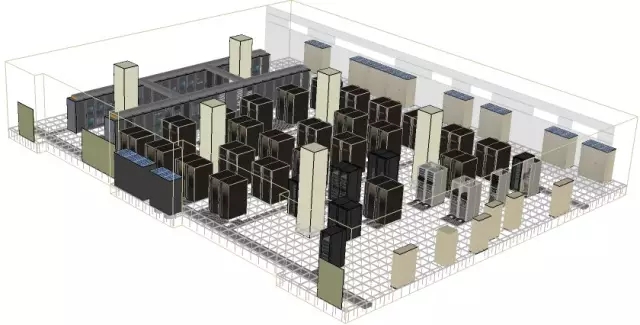

圖2-2：虛擬機房

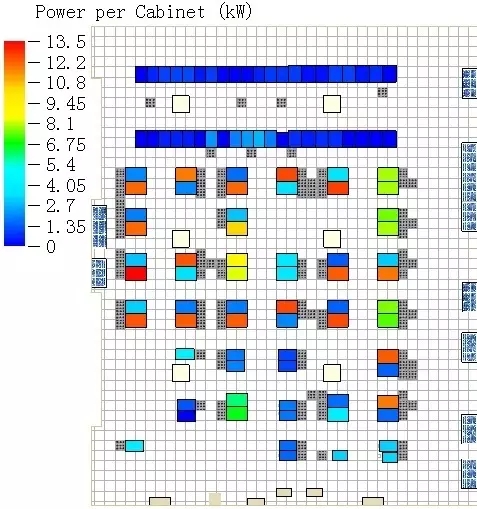

機房設備熱負荷分布如圖2-3所示。

圖2-3：機房設備熱負荷分布

2、方案模擬

將小型機區域的冷通道封閉，與熱通道隔離，可以避免冷熱氣流竄氣，提高送風利用效率，同時，冷通道內各點溫度更加均勻。封閉方案如圖2-4，形成4條封閉冷通道，同時將小型機區域與上面兩排機柜進行隔離，避免熱通道氣流影響上面兩排機柜。通過CFD熱仿真模擬，分析改造后的機房溫度場、氣流組織、空調利用率等問題。

 圖2-4：冷通道封閉方案

3、運算及輸出結果

在CFD服務器上運算后，輸出3個水平高度的溫度場圖：

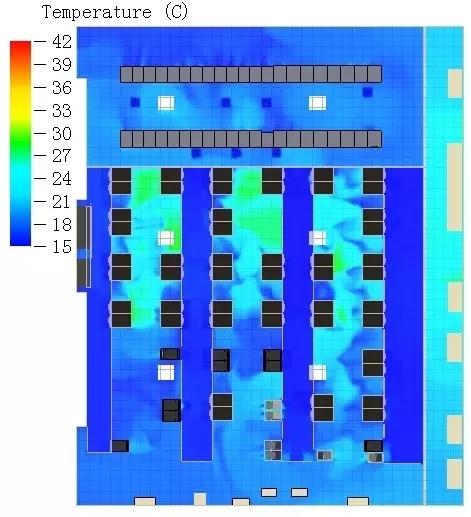

圖2-5: 0.2米高度溫度場

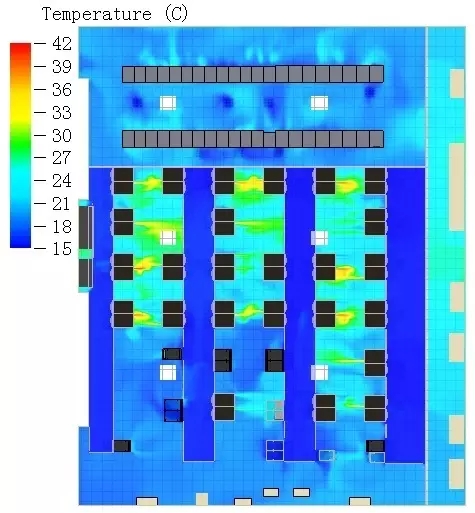

圖2-6：1.0米高度溫度場

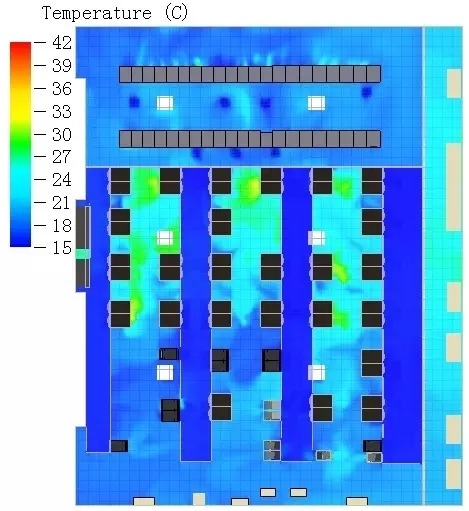

圖2-7: 1.8米高度溫度場

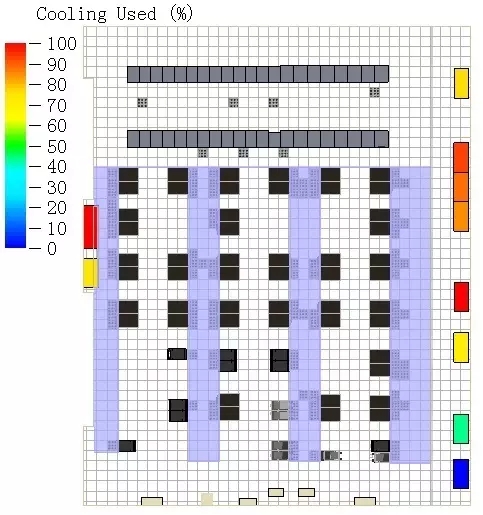

 圖2-8：各空調利用率

從溫度場分布圖可以看出，由于不再受熱通道竄氣的影響，封閉的冷通道內各處溫度比較均勻，不同高度的溫度也基本相當。

輸出各臺空調利用率如圖2-8所示。

從上面模擬的情況看，各臺空調的利用率有大有小，后面模擬停機或故障情況時，可以利用率高的空調為停機或故障對象。

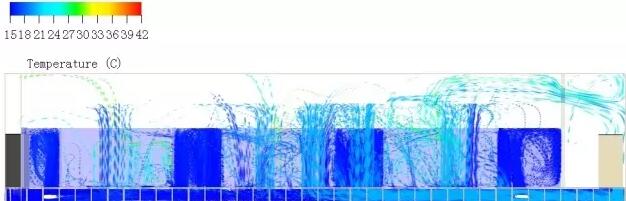

輸出送風氣流組織流線圖如圖2-9：

圖2-9：送風氣流

從上面的送風氣流圖（不顯示機柜）可見，在進行了冷通道封閉后，空調送風大部分在冷通道內，部分通過機柜底部的孔洞進入機柜，而不是短路回到空調、或竄氣到熱通道。這樣空調送風的利用效率得以提高。

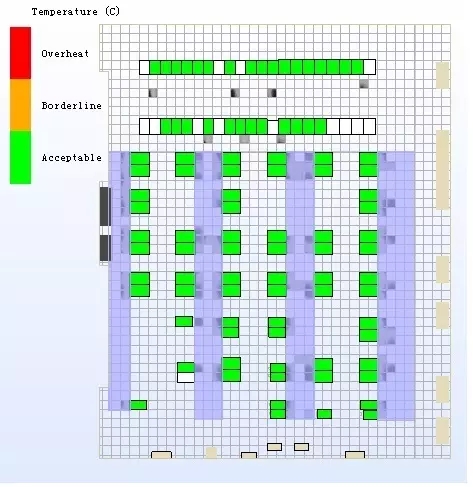

輸出各機柜過熱情況如圖2-10所示：

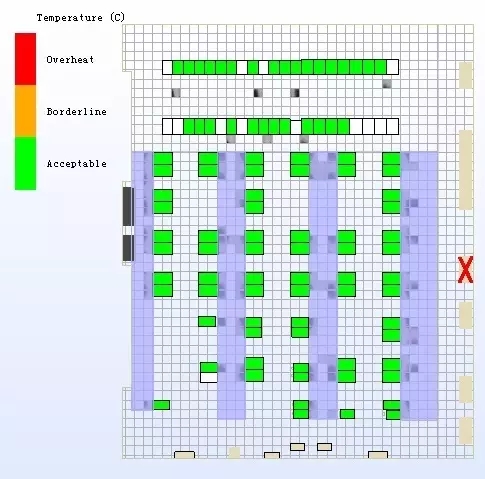

圖2-10：各機柜過熱情況

模擬結果：所有機柜最高進風溫度滿足要求，沒有機柜處于過熱或臨近過熱狀態。

4、停機或故障模擬

模擬利用率最高的空調，在備用停機或故障（整機故障或制冷故障）時，機房的溫度場情況，以及各機柜的過熱情況。如圖2-11是模擬做了冷通道封閉后，一臺空調停機或整機故障情況下，各機柜的過熱情況。從模擬結果看，各機柜均沒有過熱情況出現。

圖2-11：一臺空調停機的機柜過熱情況

還可以輸出其它諸如空調利用率、各高度溫度場圖、各機柜的進風平均溫度等。另外，可以再多做一些模擬方案，比如其它臺空調的停機備用、多臺停機備用，為各空調組網群控方案提供參考。限于篇幅，本文不再一一展開。

1、  在機房改造優化方案形成過程中，采用CFD熱仿真技術對改造方案進行驗證評估，可以直觀地展示改造優化后的效果，最大限度地避免由于方案的疏漏帶來的改造效果不達標問題，保護業主的投資；

2、  采用CFD熱仿真技術，可以模擬多種改造方案，比較其優劣，對機房的改造方案決策提供重要的參考依據，起到優化設計方案、減少甚至避免設計錯誤的作用；

3、  采用CFD熱仿真技術，可以模擬機房的各種使用情況，對機房的節能運行、安全運行起到指導作用。

深厚的專業認識、豐富的應用經驗、強大的軟件功能，是保障CFD熱仿真效果的關鍵因素。在這方面，艾默生網絡能源（Vertiv）CFD熱仿真服務，采用的是國外先進的CFD軟件，結合艾默生五十余年的機房環境控制領域的專業能力和眾多CFD仿真評估的成功實踐經驗，確實值得信賴！
