一、 UPS分類

根據電路結構的不同，UPS分為三種類型，即：冷備用UPS、雙變換UPS 和互動UPS。

1、冷備用UPS

別名：后備式UPS

圖片1

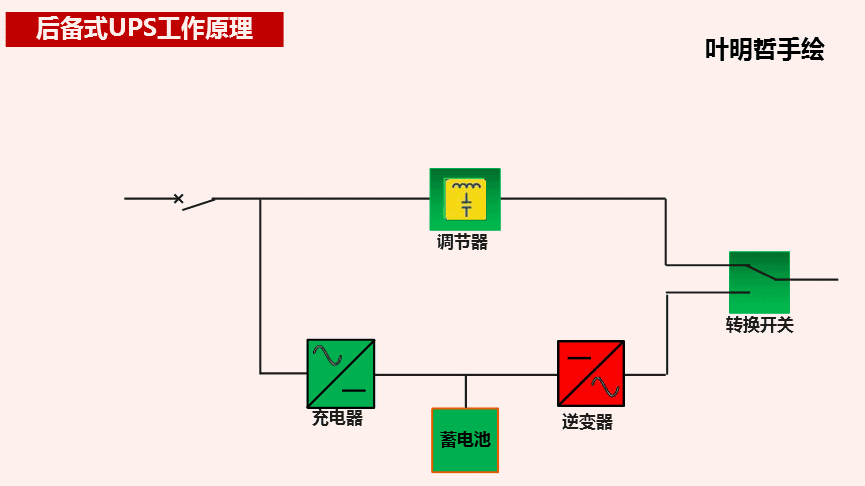

工作原理：市電正常時，轉換開關接通旁路，市電經旁路向用電設備供電，充電器對蓄電池補充充電；當市電異常時，逆變器工作，蓄電池對逆變器供電，轉換開關接通逆變器，由逆變器向用電設備供電。

特點：電路簡單，價格低廉，頻率不可調，對市電的要求較高，逆變器輸出多為方波或準正弦波，存在切換時間，一般用于小容量的場合。

2、互動UPS

別名：線路交互UPS、市電交互UPS、在線互動式UPS

圖片2

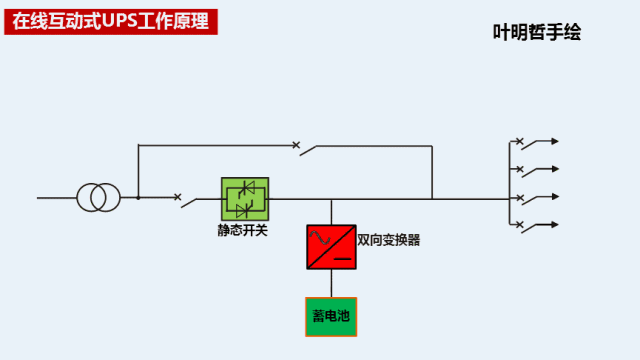

工作原理：在市電正常時，輸出功率以市電為主，雙向變換器工作在整流狀態對蓄電池組補充充電；市電異常時，由雙向變換器提供全部的輸出功率。

特點：電路簡單，價格低廉，逆變器可以雙向工作，充電能力強，切換過程需要時間，頻率不可調，對市電的要求較高。

3、雙變換UPS

圖片3

工作原理：無論市電是否正常，均由逆變器經相應的靜態開關向負載供電。市電正常時，整流器向逆變器供給直流電，并對蓄電池組補充充電；當市電異常時，蓄電池組放電向逆變器供給直流電。

特點：正常情況下，負荷由逆變器全部提供，電源輸出質量高，切換時間為0，可靠性高，但兩次轉換存在損耗，效率較低。

二、 UPS冗余方式

在通信機房常見冗余方式有以下幾種：

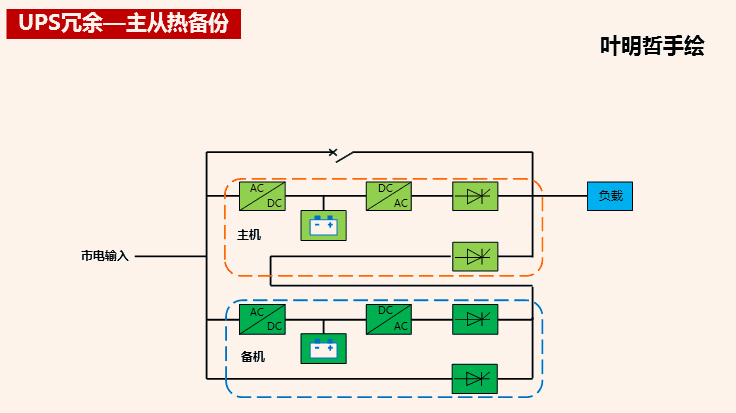

1、主從串聯熱備份

正常情況下主機帶載，從機空載，負荷不均分；主從機之間互換較困難，從機電池長期空載，設備老化不一致；從機需要有帶階躍性負載的能力，否則會出現主機切從機，從機切旁路情況；該方法目前基本不再使用。

圖片4

2、并聯冗余

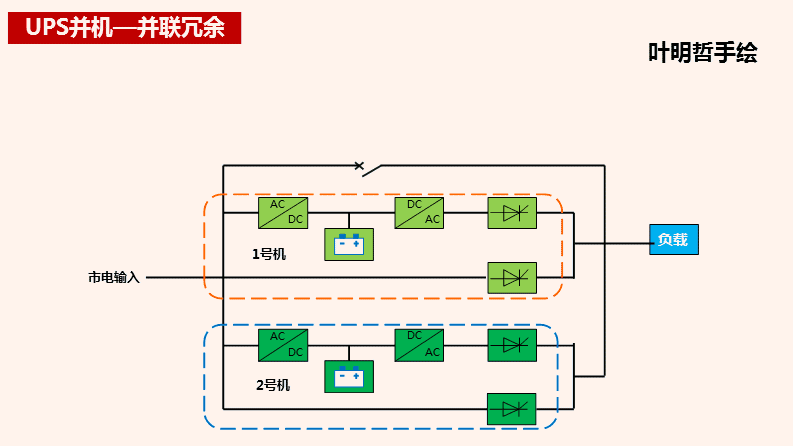

并聯冗余采用N+1方式，N為主用，1為備用，當N=1時，就構成1+1方式，兩臺機器各帶50％負荷，過載能力強，可靠性高，擴容較為方便，該方法應用普遍。

圖片5

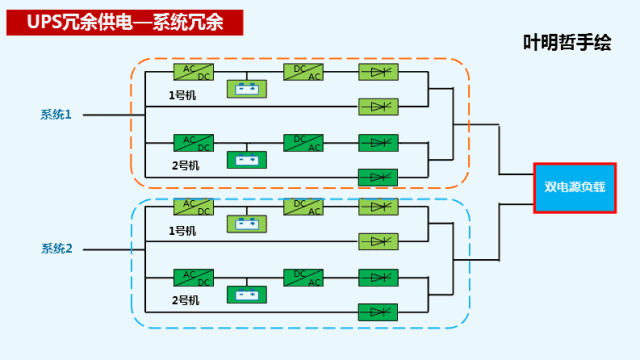

3、系統冗余

常見的是雙總線系統，系統內部設備獨立，配電系統獨立，是目前業內公認的最可靠及可行的工作方式，冗余方式發揮作用前提是負載設備配備雙電源模塊，且兩個電源模塊式負載分擔模式工作，該方法也被普遍采用。

圖片6

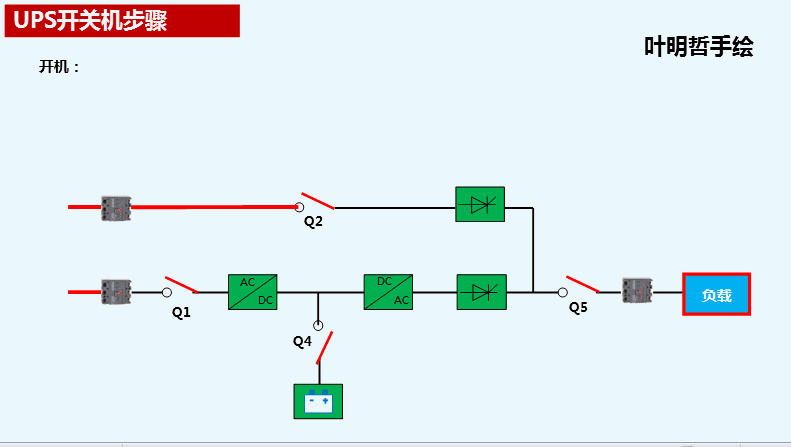

三、常見開機步驟
