1 總 則

1.0.1 為了加強建筑工程質量管理，統一建筑給水、排水及采暖工程施工質量的驗收，保證工程質量，制定本規范。

1.0.2 本規范適用于建筑給水、排水及采暖工程施工質量的驗收。

1.0.3 建筑給水、排水及采暖工程施工中采用的工程技術文件、承包合同文件對施工質量驗收的要求不得低于本規范的規定。

1.0.4 本規范應與國家標準《建筑工程施工質量驗收統一標準》GB50300 配套使用。

1.0.5 建筑給水、排水及采暖工程施工質量的驗收除應執行本規范外，尚應符合國家現行有關標準、規范的規定。

術 語

2.0.1 給水系統 water supply system

通過管道及輔助設備，按照建筑物和用戶的生產、生活和消防的需要，有組織的輸送到用水地點的網絡。

2.0.2 排水系統 drainage system

通過管道及輔助設備，把屋面雨水及生活和生產過程所產生的污水、廢水及時排放出去的網絡。

2.0.3 熱水供應系統 hot water supply system

為滿足人們?cè)谏�活和生產過程中對水溫的某些特定要求而由管道及輔助設備組成的輸送熱水的網絡。

2.0.4 衛生器具 sanitary fixtures

用來滿足人們?nèi)粘Ｉ�活中各種衛生要求，收集和排放生活及生產中的污水、廢水的設備。

2.0.5 給水配件 water supply fittings

在給水和熱水供應系統中，用以調節、分配水量和水壓，關斷和改變水流方向的各種管件、閥門和水嘴的統稱。

2.0.6 建筑中水系統 intermediate water system of building

以建筑物的冷卻水、沐浴排水、盥洗排水、洗衣排水等為水源，經過物理、化學方法的工藝處理，用于廁所沖洗便器、綠化、洗車、道路澆灑、空調冷卻及水景等的供水系統為建筑中水系統。

2.0.7 輔助設備 auxiliaries

建筑給水、排水及采暖系統中，為滿足用戶的各種使用功能和提高運行質量而設置的各種設備。

2.0.8 試驗壓力 test pressure

管道、容器或設備進行耐壓強度和氣密性試驗規定所要達到的壓力。

2.0.9 額定工作壓力 rated working pressure

指鍋爐及壓力容器出廠時所標定的最高允許工作壓力。

2.0.10 管道配件 pipe fittings

管道與管道或管道與設備連接用的各種零、配件的統稱。

2.0.11 固定支架 fixed trestle

限制管道在支撐點處發生徑向和軸向位移的管道支架。

2.0.12 活動支架 movable trestle

允許管道在支撐點處發生軸向位移的管道支架。

2.0.13 整裝鍋爐 integrative boiler

按照運輸條件所允許的范圍，在制造廠內完成總裝整臺發運的鍋爐，也稱快裝鍋爐。

2.0.14 非承壓鍋爐 boiler without bearing

以水為介質，鍋爐本體有規定水位且運行中直接與大氣相通，使用中始終與大氣壓強相等的固定式鍋爐。

2.0.15 安全附件 safety accessory

為保證鍋爐及壓力容器安全運行而必須設置的附屬儀表、閥門及控制裝置。

2.0.16 靜置設備 still equipment

在系統運行時，自身不做任何運動的設備，如水箱及各種罐類。

2.0.17 分戶熱計量 household-based heat metering

以住宅的戶(套)為單位，分別計量向戶內供給的熱量的計量方式。

2.0.18 熱計量裝置 heat metering device

用以測量熱媒的供熱量的成套儀表及構件。

2.0.19 卡套式連接 compression joint

由帶鎖緊螺帽和絲扣管件組成的專用接頭而進行管道連接的一種連接形式。

2.0.20 防火套管 fire-resisting sleeves

由耐火材料和阻燃劑制成的，套在硬塑料排水管外壁可阻止火勢沿管道貫穿部位蔓延的短管。

2.0.21 阻火圈 firestops collar

由阻燃膨脹劑制成的，套在硬塑料排水管外壁可在發生火災時將管道封堵，防止火勢蔓延的套圈。

3 基 本 規 定

3.1 質 量 管 理

3.1.1 建筑給水、排水及采暖工程施工現場應具有必要的施工技術標準、健全的質量管理體系和工程質量檢測制度，實現施工全過程質量控制。

3.1.2 建筑給水、排水及采暖工程的施工應按照批準的工程設計文件和施工技術標準進行施工。修改設計應有設計單位出具的設計變更通知單。

3.1.3 建筑給水、排水及采暖工程的施工應編制施工組織設計或施工方案，經批準后方可實施。

3.1.4 建筑給水、排水及采暖工程的分部、分項工程劃分見附錄 A。

3.1.5 建筑給水、排水及采暖工程的分項工程，應按系統、區域、施工段或樓層等劃分。分項工程應劃分成若干個檢驗批進行驗收。

3.1.6 建筑給水、排水及采暖工程的施工單位應當具有相應的資質。工程質量驗收人員應具備相應的專業技術資格。

3.2 材料設備管理

3.2.1 建筑給水、排水及采暖工程所使用的主要材料、成品、半成品、配件、器具和設備必須具有中文質量合格證明文件，規格、型號及性能檢測報告應符合國家技術標準或設計要求。進場時應做檢查驗收，并經監理工程師核查確認。

3.2.2 所有材料進場時應對品種、規格、外觀等進行驗收。包裝應完好，表面無劃痕及外力沖擊破損。

3.2.3 主要器具和設備必須有完整的安裝使用說明書。在運輸、保管和施工過程中，應采取有效措施防止損壞或腐蝕。

3.2.4 閥門安裝前，應作強度和嚴密性試驗。試驗應在每批(同牌號、同型號、同規格)數量中抽查 10%，且不少于一個。對于安裝在主干管上起切斷作用的閉路閥門，應逐個作強度和嚴密性試驗。

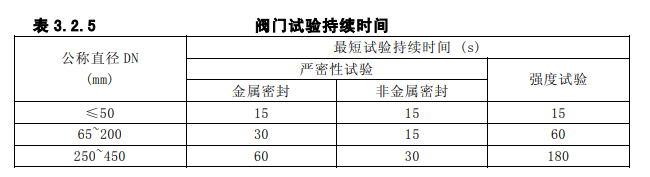

3.2.5 閥門的強度和嚴密性試驗，應符合以下規定:閥門的強度試驗壓力為公稱壓力的 1.5 倍；嚴密性試驗壓力為公稱壓力的 1.1 倍；試驗壓力在試驗持續時間內應保持不變，且殼體填料及閥瓣密封面無滲漏。閥門試壓的試驗持續時間應不少于表 3.2.5的規定。

3.2.6 管道上使用沖壓彎頭時，所使用的沖壓彎頭外徑應與管道外徑相同。

3.3 施工過程質量控制

3.3.1 建筑給水、排水及采暖工程與相關各專業之間，應進行交接質量檢驗，并形成記錄。

3.3.2 隱蔽工程應在隱蔽前經驗收各方檢驗合格后，才能隱蔽，并形成記錄。

3.3.3 地下室或地下構筑物外墻有管道穿過的，應采取防水措施。對有嚴格防水要求的建筑物，必須采用柔性防水套管；

3.3.4 管道穿過結構伸縮縫、抗震縫及沉降縫敷設時，應根據情況采取下列保護措施:

1 在墻體兩側采取柔性連接。

2 在管道或保溫層外皮上、下部留有不小于 150mm 的凈空。

3 在穿墻處做成方形補償器，水平安裝。

3.3.5 在同一房間內，同類型的采暖設備、衛生器具及管道配件，除有特殊要求外，應安裝在同一高度上。

3.3.6 明裝管道成排安裝時，直線部分應互相平行。曲線部分:當管道水平或垂直并行時，應與直線部分保持等距；管道水平上下并行時，彎管部分的曲率半徑應一致。

3.3.7 管道支、吊、托架的安裝，應符合下列規定:

1 位置正確，埋設應平整牢固。

2 固定支架與管道接觸應緊密，固定應牢靠。

3 滑動支架應靈活，滑托與滑槽兩側間應留有 3～5mm 的間隙，縱向移動量應符合設計要求。

4 無熱伸長管道的吊架、吊桿應垂直安裝。

5 有熱伸長管道的吊架、吊桿應向熱膨脹的反方向偏移。

6 固定在建筑結構上的管道支、吊架不得影響結構的安全。

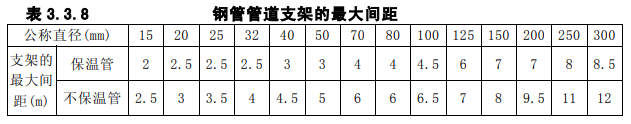

3.3.8 鋼管水平安裝的支、吊架間距不應大于表 3.3.8 的規定。

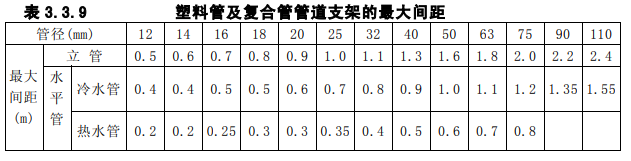

3.3.9 采暖、給水及熱水供應系統的塑料管及復合管垂直或水平安裝的支架間距應符合表 3.3.9 的規定。采用金屬制作的管道支架，應在管道與支架間加襯非金屬墊或套管。

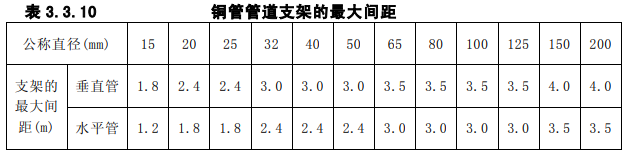

3.3.10 銅管垂直或水平安裝的支架間距應符合表 3.3.10 的規定。

3.3.11 采暖、給水及熱水供應系統的金屬管道立管管卡安裝應符合下列規定:

1 樓層高度小于或等于 5m，每層必須安裝 1 個。

2 樓層高度大于 5m，每層不得少于 2 個。

3 管卡安裝高度，距地面應為 1.5～1.8m，2 個以上管卡應勻稱安裝，同一房間管卡應安裝在同一高度上。

3.3.12 管道及管道支墩(座)，嚴禁鋪設在凍土和未經處理的松土上。

3.3.13 管道穿過墻壁和樓板，應設置金屬或塑料套管。安裝在樓板內的套管，其頂部應高出裝飾地面 20mm；安裝在衛生間及廚房?jī)?nèi)的套管，其頂部應高出裝飾地面50mm，底部應與樓板底面相平；安裝在墻壁內的套管其兩端與飾面相平。穿過樓板的套管與管道之間縫隙應用阻燃密實材料和防水油膏填實，端面光滑。穿墻套管與管道之間縫隙宜用阻燃密實材料填實，且端面應光滑。管道的接口不得設在套管內。

3.3.14 彎制鋼管，彎曲半徑應符合下列規定:

1 熱彎:應不小于管道外徑的 3.5 倍。

2 冷彎:應不小于管道外徑的 4 倍。

3 焊接彎頭:應不小于管道外徑的 1.5 倍。

4 沖壓彎頭:應不小于管道外徑。

3.3.15 管道接口應符合下列規定:

1 管道采用粘接接口，管端插入承口的深度不得小于表 3.3.15 的規定。

2 熔接連接管道的結合面應有一均勻的熔接圈，不得出現局部熔瘤或熔接圈凸凹不勻現象。

3 采用橡膠圈接口的管道，允許沿曲線敷設，每個接口的最大偏轉角不得超過2°。

4 法蘭連接時襯墊不得凸入管內，其外邊緣接近螺栓孔為宜。不得安放雙墊或偏墊。

5 連接法蘭的螺栓，直徑和長度應符合標準，擰緊后，突出螺母的長度不應大于螺桿直徑的 1/2。

6 螺紋連接管道安裝后的管螺紋根部應有 2～3 扣的外露螺紋，多余的麻絲應清理干凈并做防腐處理。

7 承插口采用水泥捻口時，油麻必須清潔、填塞密實，水泥應捻入并密實飽滿，其接口面凹入承口邊緣的深度不得大于 2mm。

8 卡箍(套)式連接兩管口端應平整、無縫隙，溝槽應均勻，卡緊螺栓后管道應平直，卡箍(套)安裝方向應一致。

3.3.16 各種承壓管道系統和設備應做水壓試驗，非承壓管道系統和設備應做灌水試驗。
